- 씰러는 케이팩의 열성형진공포장에 대한 노하우를 바탕으로 효율성과 경제성을 고려한 소비자 편의중심의 새로운 열성형진공포장기입니다.
설비표준사양
| 항목 | 단위 | 기계 사양서 |
|---|---|---|
| 기계규격 | m/m | W1000 x H2000 x L4500 |
| 작업 범위 | 제품규격과 생산량에 따라 설정됨 | |
| 1cycle필름 이송거리 | 1 - 8Cycle | |
| 성형&실링 다이규격 | 200m/m - 400m/m | |
| 필름포밍 최대길이 | 5m/m - 90m/m (제품두께 따라변환) | |
| 상.하단 필름폭 | 기계 폭에 따라 변환 | |
| 프린팅 방식 | HOT | HOT프린터 & 잉크젯 & 열전사 프린터가능 |
| 동력전기 | 380V/4P/220V/3P50/60Hz | |
| 전기조작 방식 | PLC | Touch Screen PLC contro |
| 전력소비량 | Kw | 380V/4P/220V/3P 12kw 이하(진공펌프제외) |
| 에어소비량 | L/Min | 7Bar 적용시 약1,000 - 1,400 리터 소모 |
| 냉각수 소비량 | L/Min | 1Bar 적용시 약1,000 - 2,000 리터 소모 |
| 장비중량 | kg | 900 - 1200kg |

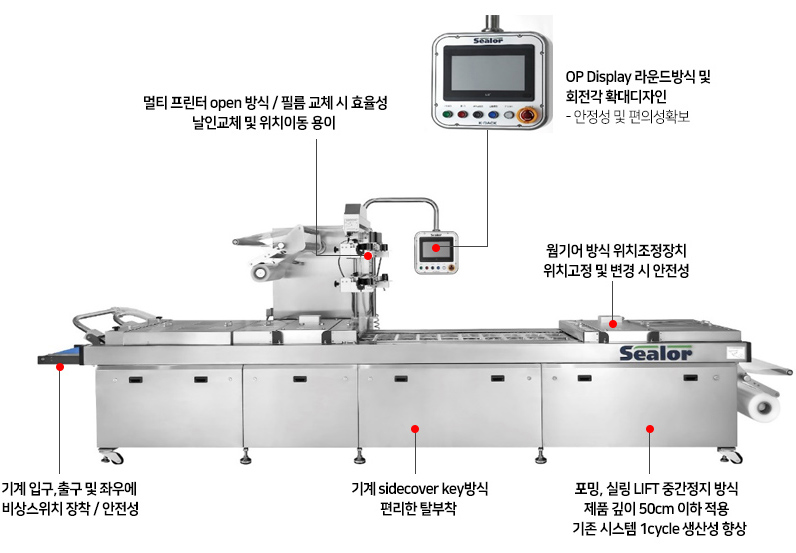

설비특징
- 파우치(pouch)수동 포장에서 Forming 자동필름으로 적용
- Flexible(유연한 형태) and Semi rigid(견고한 형태) 두 가지 Forming 구현
- 일반 Hot Printer를 기본으로 잉크프린터 장착가능(optional)
- 프린터헤드 오픈타입으로 실링 필름 교체 시 편리하고 신속한 교환 가능
- 비상정지버튼의 섭리 전후방에 배치 안전성 최우선 적용
- 포장제품별 온도, 진공도, 시간, 순서조절 등 Details 작업 setting 가능
- 터치식 Display 및 에러발생에 대한 상세한 설명 등 편리한 조작가능
- 라벨러, 충진기 등 다양한 옵션에 따른 부속설비 적용 가능
차별성 및 강점
- 생산성을 최대로 향상
- 고객의 현장에 맞는 맞춤식 제작
- 간단한 조작 및 수리
- 고객의 요청에 따른 기능 부여

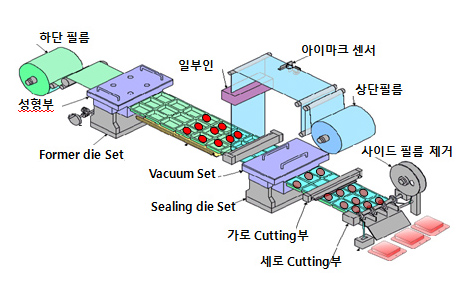

작동순서
- 1. Bottom Base 필름은 감긴 상태에서 풀린다.
- 2. Forming Die에서 가열되어 Pocket 또는 Tray 형태로 성형된다.
- 3. 성형된 용기는 자동으로 이송된다.
- 4. 이동된 용기에 제품을 투입한다.
- 5. Top필름에 의해 용기가 밀봉된다.
- 6. Sealing position에서 공기가 탈기되면 진공상태로 되며
열과 압력에 의해 Sealing 된다. - 7. 진공 밀봉된 용기가 Cutting unit에 의해 절단된다.
- 8. 이송 컨베이어에 의해 설비 밖으로 배출된다.
적용분야 및 제품
- 식품 및 산업용 포장
- Gas차단성이 필요한 포장
- 제품에 요구되는 조건에 따른 맞춤식 포장
- 생산성 향상
[열성형필름의 다양한 적용 제품]
| 포장방법 | 항목 | 상·하단 필름 Grade | 두께(㎛) | 적용 제품 |
|---|---|---|---|---|
| 진공 방법 | 일반살균 (100℃) |
공압출 또는 라미네이트 필름 | 90~300 | 햄, 소시지, 맛살, 훈제오리, 족발, 순대 등 |
| 말림방지용 필름 | 90~300 | 꼬치류, 슬라이스햄, 고급맛살, 베이컨 등 | ||
| Easy Peel 필름 | 90~200 | 햄, 소시지, 고급맛살, 베이컨 등 | ||
| 라벨적성필름 | 120~210 | 바비큐류 | ||
| 멸균형 (120℃, 30분) |
공압출 또는 라미네이트 필름 | 120~200 | 유부, 어묵 등 | |
| 주름방지용 필름 | 120~200 | 고급 어묵류 | ||
| Easy Peel 필름 | 120~200 | 고급 어묵류 | ||
| 비살균 | 공압출 또는 라미네이트 필름 | 120~210 | 족발, 훈제오리 등 | |
| 고차단성 필름,고광택 필름 | 80~120 | 슬라이스 햄, 베이컨 | ||
| 냉동용 필름 | 100~170 | 냉동 소시지, 햄버거 패티 등 | ||
| 가스 치환 | 비살균 | 고광택,고차단성 필름 | 500um | 베이컨, 슬라이스 햄, 고급 소시지, 제빵, 제과 |
| 방담기능필름 | 500um | 신선육류 | ||
| Easy Peel 필름 | 500um | 신선육류, 베이컨 | ||
| Reclosable 필름 | 500um | 소시지 | ||
| Skin 필름 | 500um | 신선육류 | ||
| Tray용 필름 | 500um | 신선육류, 베이컨, 소시지, 슬라이스햄 |
